德國Stromag NFF63電磁雙面制動器低慣性能夠承受高負荷和頻繁的制動操作
一、產品概述

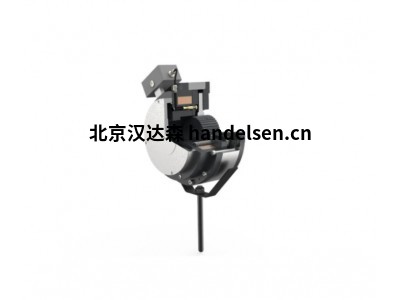

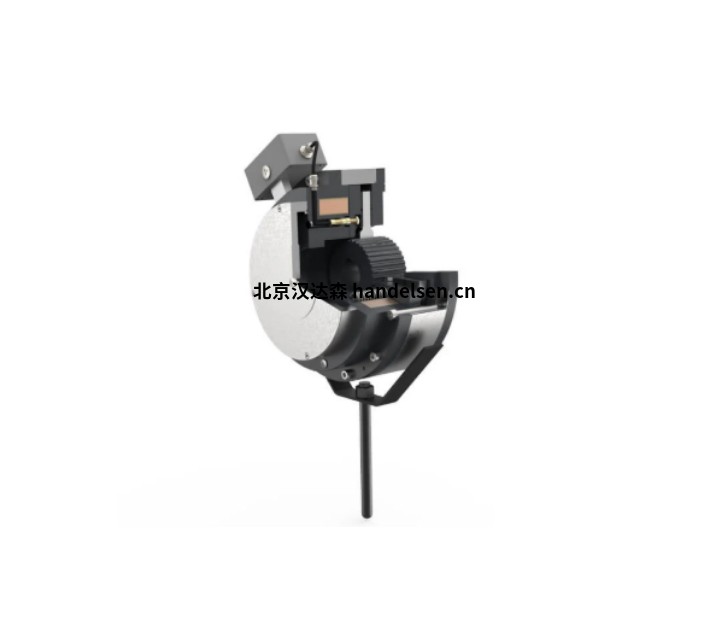

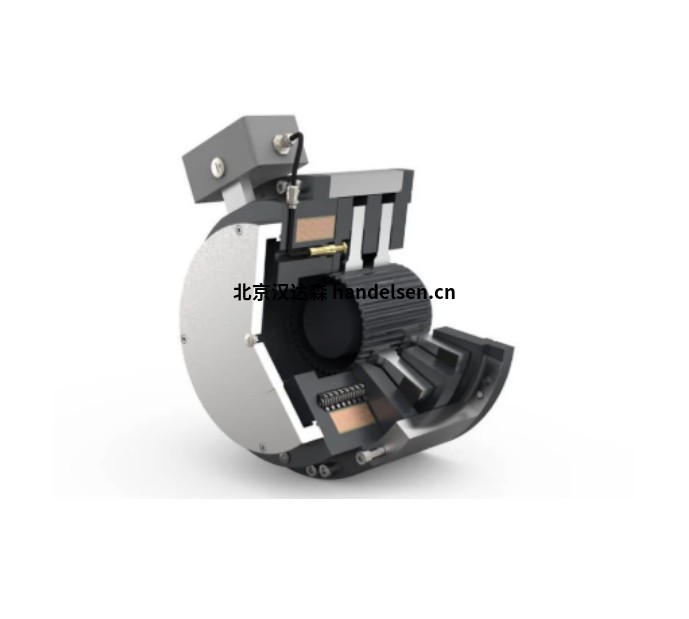

NFF電磁雙面制動器屬于彈簧式電磁雙面制動器,是一種可靠的彈簧加載式電磁雙面制動裝置,可作為保持制動器和工作制動器。當制動器的線圈通電時,會產生磁場,磁場吸引銜鐵盤,使彈簧被壓縮,從而釋放帶有摩擦襯片的摩擦盤,此時制動器處于松開狀態,設備可以正常運轉。當線圈斷電時,磁場消失,彈簧恢復原狀,推動摩擦盤與銜鐵盤或制動盤緊密貼合,產生摩擦力,實現制動效果,使設備停止運轉。
結構堅固、設計可靠且具有低慣性,能夠承受高負荷和頻繁的制動操作,同時低慣性有助于快速響應制動需求
可靠的彈簧式電磁雙面制動器。幾乎適用于所有工業應用的保持和工作制動器。以及港口和船用起重機、集裝箱運輸廠、長途行駛驅動、起重和小車行走齒輪,適用于海水環境和類似的惡劣環境。
二、產品特征
制動扭矩范圍 20 - 10,000 Nm
防護等級高達 IP66
所有部件均具有特殊的表面保護
型式認證:DNVGL
安裝簡單,無需拆卸制動器
堅固、可靠的設計,低慣性
制動不會產生任何額外的軸向力或徑向力。
出色的散熱性能
多種選項,如轉速表安裝、接線盒、防冷凝加熱器、用于監控開關狀態和/或磨損指示的微動開關
整流器和快速開關單元可優化開關舒適度可根據要求進行定制


三、技術特性
最大速度:1800 - 5300 轉/分
直徑:150 - 750 毫米
靜態扭矩:22 - 11,000 牛米
動態扭矩:20 - 10000 牛米
帶線圈的線圈主體:熱等級155,氮碳共滲和后氧化處理
外體:采用海防鋁制造,具有大檢查孔,手動釋放杠桿和密封軸承
電樞板;特殊保護氮碳共滲和后氧化
制動法蘭:特殊保護氮碳共滲和后氧化
摩擦襯墊;在高溫范圍內具有低扭矩衰減和低磨損率。高熱容量
端蓋:采用海防鋁制造,配有靜止加熱器
輪轂:氮碳共滲和后氧化處理
固定螺釘:全不銹鋼
飛線:1米長
可用電壓:24V直流、103V直流、190V直流和 207V直流
切換模塊:
半波或全波
快速切換單元
。內置端子盒
安裝在電機接線盒中的附件
可選配件:
帶調節環的簡單調整
手動釋放桿
轉速表/端蓋配置
桉線盒
微動開關用于監控切換狀態或磨損監測靜止加熱器
四、應用
工業應用中的保持制動和工作制動變體
適用于碼頭、港口和海洋起重機制動,適合海水環境

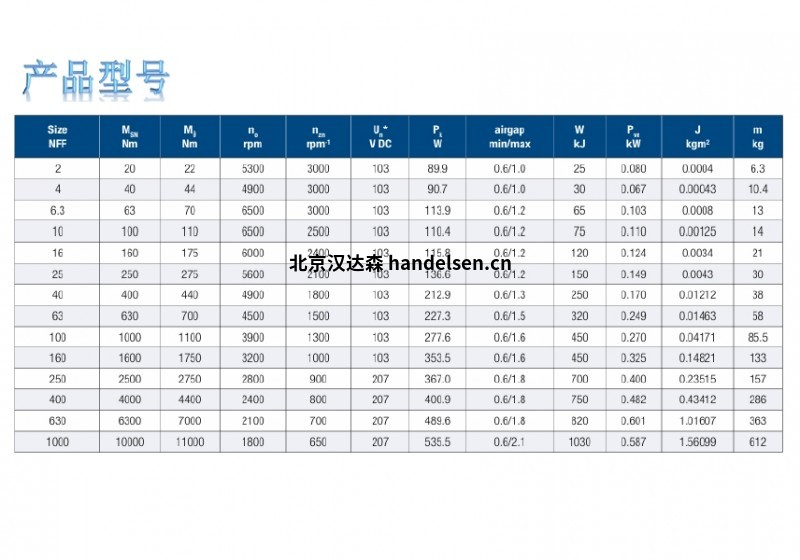

五、產品型號
NFF6.3
NFF10
NFF16
NFF25
NFF40
NFF63
NFF100
NFF160
NFF250
NFF400
NFF630
NFF1000
