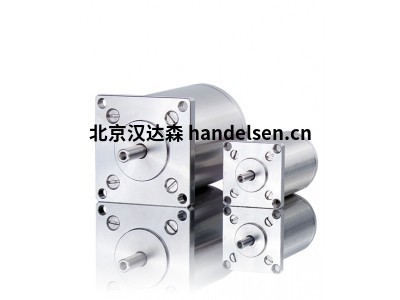

phytron步進電機VSS 43.200.1,2-UHVG-4Lp用于真空環境
VSS 42.200.1,2-UHVG-4Lp
VSS 43.200.1,2-UHVG-4Lp
Phytron VSS 43.200.1,2-UHVG-4Lp 是一款專為極端環境設計的高精度步進電機，其性能參數可概括為：
真空度：10?¹¹ hPa
保持扭矩：260 mNm（1.2A 時）
步距角：1.8°
出線方式：4 線制
溫度范圍：-20°C 至 + 300°C
抗輻射：10? J/kg
一、核心性能參數
真空兼容性
該電機專為超高真空（UHV）環境設計，真空度可達 10?¹¹ hPa（即 10?¹³ mbar），滿足極端潔凈要求的應用場景（如粒子加速器、空間技術）。
材料選擇：采用低出氣率材料（如特殊金屬和密封件），符合 ECSS 標準（總質量損失 TML <1%，可凝揮發物 CVCM <0.1%）。
結構設計：配備排氣孔以避免氣體滯留，減少真空環境下的污染風險。
機械特性
保持扭矩：根據同系列型號（如 VSS 43.200.1.2-HV）推斷，該型號保持扭矩約為 260 mNm（對應 43mm 尺寸、1.2A 電流）。
步距角：標準配置為 1.8°（每轉 200 步），步進精度 ±5%。
直徑與重量：電機外徑 43 mm，預估重量約 0.47 kg（參考同尺寸型號 VSS 43.200.1.2 的重量數據）。
電氣參數
電壓與電流：
工作電壓 70 V DC（適用于 19-57mm 尺寸的 VSS 系列）。
相電流 1.2 A（對應型號后綴中的 “1,2”）。
相電阻 / 電感：
相電阻約 2.6 Ω，相電感 5.2 mH（參考同尺寸型號 VSS 43.200.1.2 的數據）。
出線方式：4Lp 表示 4 線制 繞組，支持并聯或串聯接法，適應不同驅動需求。
環境適應性
溫度范圍：繞組溫度可耐受 -20°C 至 + 300°C（短時），具體取決于應用場景。
抗輻射能力：通過特殊設計，抗輻射劑量高達 10? J/kg，適用于核工業或太空環境。
防護等級：IP54（防塵防濺），滿足常規工業環境需求。
二、典型應用場景
超高真空環境：如半導體制造、真空鍍膜設備、電子顯微鏡樣品臺控制。
極端溫度與輻射：低溫實驗（如液氦環境）、粒子加速器光束線調整。
精密定位：光學儀器（如望遠鏡鏡片調整）、醫療設備（如放療定位系統）。
