在工業動力傳輸領域，Elbe 是一個代表著德國精密工程、可靠性和悠久歷史的響亮名字。自 1919 年創立以來，Elbe 始終專注于設計和制造高品質的萬向聯軸器及其組件，成為全球眾多嚴苛應用中的品牌。在其廣泛的產品線中，0.700 系列萬向聯軸器憑借其出色的性能、堅固的結構和廣泛的應用適應性，成為連接中型動力設備核心傳動元件。

一、 Elbe：百年傳承的傳動專家

Elbe 的品牌價值深深植根于其德國制造的傳統：

·         精密工藝： 對材料、熱處理、加工精度和表面處理的追求，確保每一個部件都達到高標準。

·         創新驅動： 持續投入研發，優化設計，應用新技術（如先進的密封和表面處理技術），提升產品性能和壽命。

·         可靠耐用： 產品以在工況（高負荷、高轉速、大角度偏轉、惡劣環境）下的穩定性和長壽命著稱。

·         全球應用： Elbe 聯軸器廣泛應用于造紙、鋼鐵、船舶、能源、工程機械、礦山、橡膠塑料等重工業領域，是設備連續高效運行的可靠保障。

二、 0.700 系列：中型動力傳輸?shù)闹袌粤α?/h3>

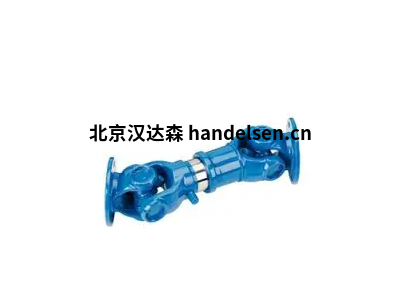

0.700 系列是 Elbe 經典十字軸式萬向聯軸器家族中的重要成員，定位在中型扭矩和尺寸范圍。它繼承了 Elbe 的核心優勢，并針對中型機械的需求進行了優化設計：

1.      核心結構與工作原理：

o    十字軸： 位于聯軸器核心的高強度合金鋼十字軸，經過精密加工和特殊熱處理（如 Tenifer® 表面處理），提供抗磨損和抗疲勞性能，是傳遞扭矩和承受復雜應力的關鍵。

o    滾針軸承： 十字軸的四個軸頸上裝配高性能滾針軸承。這些軸承結構緊湊，承載能力高，是保證聯軸器低摩擦、高效率運轉的核心。Elbe 特別注重軸承的密封設計（如采用優質唇形密封圈和特殊密封結構），有效防止?jié)櫥孤┖屯獠课廴疚铮ɑ覊m、水汽）侵入，極大延長了維護周期和使用壽命。

o    法蘭叉頭： 兩個帶有精密軸承座的叉頭（通常為法蘭式設計），通過高強度螺栓與驅動端和被驅動端的設備軸法蘭連接。叉頭通常采用高強度鍛鋼制造，確保結構剛性和連接可靠性。

o    工作原理： 驅動端的扭矩通過法蘭叉頭傳遞到十字軸，十字軸再將扭矩通過其垂直的軸頸和軸承傳遞到另一個法蘭叉頭，終驅動被連接設備。十字軸結構允許相連的兩軸在一定的角度（β角）下工作，并能補償少量的軸向位移和徑向位移。

2.      核心性能與技術特點：

o    高扭矩容量： 得益于優化的設計和優質材料，0.700 系列在給定的尺寸下能傳遞顯著的扭矩，滿足中型設備的動力需求。

o    角度補償能力： 該系列設計允許較大的工作角度（通常在單節使用時可達 10°-15° 或更高，具體需查對應型號手冊），能有效應對設備安裝誤差、基礎沉降或工作過程中產生的軸系偏移。

o    高轉速適應性： 精密的動平衡（通常達到 G6.3 等級或更高）和低慣量的滾針軸承設計，使其能夠平穩運行在較高的轉速下，減少振動和噪音。

o    堅固耐用，壽命長： 關鍵部件（十字軸、軸承）的特殊強化處理（如 Tenifer® 氮化處理）和有效的密封防護，共同鑄就了其耐磨性、抗腐蝕性和超長的使用壽命，即使在重載、沖擊負荷或惡劣環境下也能穩定工作。

o    低維護需求： 長效潤滑設計和優質密封系統顯著延長了潤滑脂更換周期，減少了設備停機維護時間，降低了總體運營成本。

o    模塊化設計： 作為 Elbe 標準系列的一部分，0.700 系列具有良好的互換性，備件供應充足。同時，Elbe 也提供根據客戶具體需求定制特殊長度或連接方式的服務。

o    緊湊設計： 在滿足性能要求的前提下，設計注重空間利用率，便于在空間受限的設備上安裝。

三、 0.700 系列的核心應用領域

憑借其可靠的性能和適應性，Elbe 0.700 系列萬向聯軸器在眾多工業領域發揮著關鍵作用：

·         工業機械： 各類通用工業設備中的主傳動、輔助傳動，如大型泵、風機、壓縮機、混合機、攪拌設備、輸送線驅動裝置等。

·         造紙機械： 驅動烘缸、壓光輥、卷紙機等關鍵部位，承受高溫高濕環境下的穩定扭矩傳輸。

·         鋼鐵冶金： 軋機輔助傳動、矯直機、推鋼機、輥道驅動等，應對高負荷、沖擊負荷和復雜的熱變形環境。

·         船舶推進系統： 用作中高速柴油機與齒輪箱之間或齒輪箱與推進軸系之間的中間軸聯軸器，補償船體變形引起的軸線偏移，傳遞巨大推進力。

·         能源行業： 發電廠內的各類泵、風機驅動，以及燃氣輪機、水輪機的輔助傳動連接。

·         工程機械與礦山設備： 大型挖掘機、鉆機、破碎機、礦山提升設備等動力傳輸環節。

·         橡膠塑料機械： 密煉機、開煉機、大型擠出機等重型設備的驅動連接。

四、 使用與維護要點：確保長期可靠運行

為了大化發揮 0.700 系列的性能和壽命，正確的安裝和維護至關重要：

1.      精準安裝：

o    對中控制： 雖然萬向聯軸器能補償角度偏差，但良好的初始安裝對中（盡可能減小平行偏差和角度偏差）能顯著降低附加載荷、振動和磨損，延長所有相關部件（聯軸器本身、軸承、軸封）的壽命。使用激光對中儀是推薦的方法。

o    相位對齊： 對于由兩節或更多節萬向聯軸器組成的傳動軸系，必須確保輸入軸和輸出軸的叉頭相位對齊（遵循特定的規則，如“Z”型或“W”型布置），以抵消轉速波動，保證傳動平穩。

o    螺栓緊固： 使用規定扭矩和正確順序緊固連接螺栓，確保法蘭連接安全可靠。使用合適的防松措施。

o    避免過載與沖擊： 確保聯軸器選型正確，能承受設備運行中的大扭矩（包括可能的短暫過載和沖擊扭矩）。

2.      科學維護：

o    定期潤滑： 這是維護的核心！ 嚴格按照 Elbe 操作手冊規定的潤滑周期、潤滑脂類型和加注量進行潤滑。使用專用的高壓注油槍，通過注油嘴將潤滑脂壓入軸承內部，直到舊脂從密封圈處被擠出（確保新鮮油脂到達所有滾針工作表面）。忽視潤滑是導致軸承早期失效的主要原因。

o    狀態監控： 定期檢查聯軸器運行狀況：

§ 異常噪音： 咔嗒聲、敲擊聲可能預示軸承磨損或十字軸損壞。

§ 異常振動： 明顯增加的振動可能由對中不良、部件損壞、不平衡或松動引起。

§ 潤滑脂泄漏/污染： 檢查密封是否有效，是否有過多油脂泄漏或外部污染物侵入跡象。

§ 目視檢查： 檢查十字軸、軸承座、叉頭是否有裂紋、過度磨損、銹蝕等損傷。

o    及時更換： 一旦發現部件（尤其是十字軸和軸承）存在嚴重磨損、點蝕、裂紋或密封失效，應立即停機更換。使用 Elbe 原廠備件能保證佳匹配性和性能。

五、 選型考量：為您的應用匹配合適的 0.700

選擇合適的 0.700 系列聯軸器型號是確保傳動系統可靠高效的基礎。關鍵選型參數包括：

1.      所需傳遞的扭矩： 計算或確定應用中的大工作扭矩（包括可能的峰值扭矩和啟動扭矩）。所選聯軸器的額定扭矩必須滿足要求并留有適當安全余量。

2.      工作轉速： 考慮設備運行的轉速范圍。聯軸器必須在整個轉速范圍內平穩運行，其大允許轉速需高于實際高轉速。

3.      連接軸之間的角度偏差： 評估在靜態和動態（運行）條件下，驅動端和被驅動端軸線之間的大角度（β角）。所選聯軸器必須能在該角度下可靠工作。

4.      連接尺寸與方式： 確定驅動端和被驅動端軸端的尺寸（軸徑、鍵槽）、法蘭標準（如 DIN, SAE）以及所需的安裝空間。

5.      工作環境： 考慮溫度、濕度、是否存在腐蝕性介質、粉塵、水（如船舶應用）等環境因素，確保聯軸器的材料和密封能適應。

6.      動態性能要求： 對于有嚴格振動或扭轉振動控制要求的場合，需進行更深入的分析，Elbe 可提供技術支持。

強烈建議： 在終選型前，務必查閱 Elbe 新的 0.700 系列產品目錄或技術手冊，獲取精確的尺寸圖、額定扭矩/轉速表、允許角度偏差、重量、轉動慣量等詳細技術參數，并利用 Elbe 提供的選型軟件或咨詢其技術工程師，確保選型準確無誤。

結論：值得信賴的傳動解決方案

Elbe 萬向聯軸器 0.700 系列，是德國精密工程與工業實用性的結合。它以其堅固的結構、承載能力、出色的角度補償性能、長效可靠性和相對較低的維護需求，成為中型工業動力傳輸領域的。無論是驅動龐大的造紙烘缸、應對鋼鐵軋機的高沖擊負荷，還是在船舶的復雜推進系統中穩定運行，0.700 系列都以其一貫的可靠表現，保障著全球無數關鍵設備的連續高效運轉。選擇 Elbe 0.700，不僅是選擇了一個傳動部件，更是選擇了由百年品牌背書的動力傳輸安全保障和持久的運行價值。在追求設備可靠性和生產效率的工業世界里，Elbe 0.700 系列萬向聯軸器無疑是一個經得起時間考驗的智慧之選。
