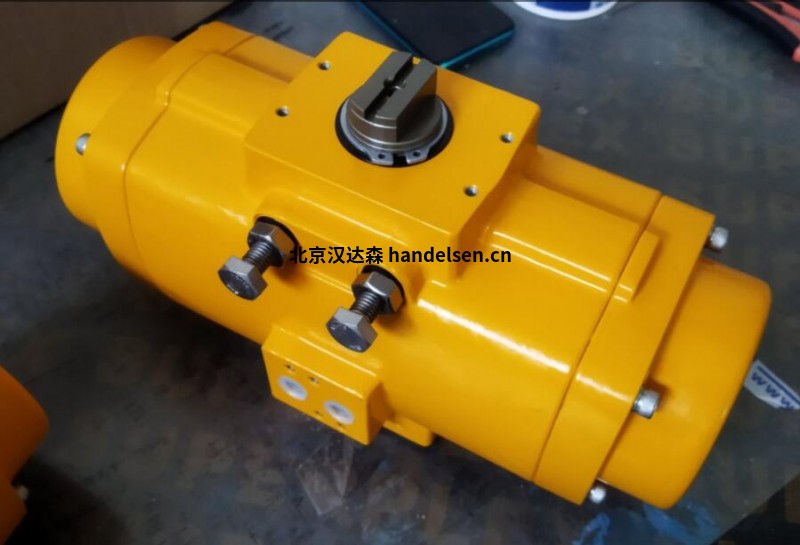

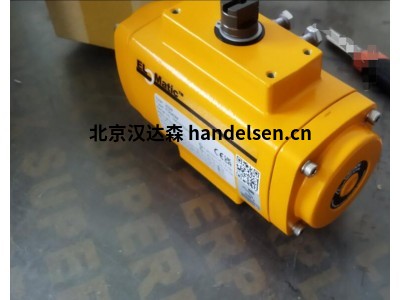

荷蘭EL-O-MATIC氣動執行器FS0150易安裝 耐腐蝕
EL-O-Matic F系列是一款齒輪齒條執行器,有13種尺寸可供選擇,如彈簧復位或雙作用型號。執行器的“Fit & Forget”設計為各種直角回轉閥應用提供了最佳性能。EL-O-matic F系列采用粉末涂層,并配有特殊的高耐腐蝕鋁小齒輪設計和不銹鋼緊固件,從而實現持久耐用的執行器設計。
驅動類型:屬于氣動執行器,利用壓縮空氣作為動力源來驅動閥門進行開啟和關閉動作,以實現對流體(如氣體、液體)的控制 。
結構形式:可能是撥叉式(Scotch yoke)結構,這種結構的執行器能夠?qū)⒒钊闹本€運動轉化為 90 度角行程的回轉運動,從而驅動球閥、蝶閥等角行程閥門 。
特征:
具有 13 種尺寸的單作用和雙作用執行器,范圍從 12 Nm 到 4100 Nm(106 到 36,474 lbf.in)。
堅固的耐腐蝕設計。
易于安裝的執行器,忠實地提供多年的可靠性能。
硬質陽極氧化高級鋁 (7075 T6) 小齒輪提供耐腐蝕性、高強度和輕質結構的最佳組合,并提供電偶腐蝕保護。
模塊化結構允許輕松更換彈簧或動作。
雙閥法蘭鉆孔模式和可互換的驅動插件允許直接安裝能力,并減少對閥門安裝套件的需求。
符合NAMUR接口標準,使執行器可以與各種附件一起包裝。
雙行程調節可輕松設置閥門行程,防止閥門過早失效。
采用標準組件結構,可在各種常用配置中交付。
型號列表:
EL-O-MATIC 雙作用執行器
EL-O-MATIC FD 12
EL-O-MATIC FD 25
EL-O-MATIC FD 40
EL-O-MATIC FD 65
EL-O-MATIC FD 100
EL-O-MATIC FD 150
EL-O-MATIC FD 200
EL-O-MATIC FD 350
EL-O-MATIC FD 600
EL-O-MATIC FD 950
EL-O-MATIC FD 1600
EL-O-MATIC FD 2500
EL-O-MATIC FD 4000
EL-O-MATIC 單作用執行器
EL-O-MATIC FS 12
EL-O-MATIC FS 25
EL-O-MATIC FS 40
EL-O-MATIC FS 65
EL-O-MATIC FS 100
EL-O-MATIC FS 150
EL-O-MATIC FS 200
EL-O-MATIC FS 350
EL-O-MATIC FS 600
EL-O-MATIC FS 950
EL-O-MATIC FS 1600
EL-O-MATIC FS 2500
