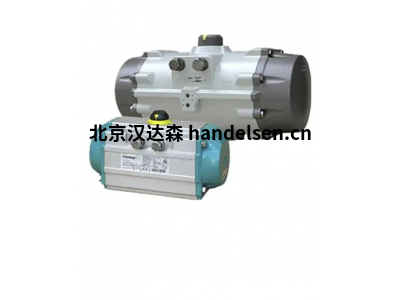

InterApp 執行器 F05-F0714：精準可靠的工業動力核心

在過程工業自動化領域，精確、可靠且高效的閥門驅動至關重要。InterApp 作為全球的閥門執行器制造商，其 F 系列氣動執行器以其堅固耐用和性能著稱。其中，F05-F0714 型號更是這一系列，專為需要中高扭矩和可靠性的關鍵應用而設計。本文將深入剖析 F05-F0714 的功能、參數、優勢及其典型應用場景。

一、 F05-F0714：定位與核心特性

InterApp F 系列執行器采用模塊化設計理念，F(xiàn)05 代表其特定的尺寸規格（通常對應特定的扭矩輸出范圍），而 F0714 則標識了該執行器具體的配置細節（如作用方式、彈簧配置等）。F05-F0714 的核心特性包括：

1.      堅固耐用： 主體結構采用高強度壓鑄鋁合金（如 AlSi12Cu）制造，經精密加工和表面處理（典型如硬質陽極氧化），具有出色的機械強度、抗沖擊能力和耐腐蝕性，能適應嚴苛的工業環境（如化工、石油天然氣、水處理、電力、船舶等）。

2.      高輸出扭矩： F05 規格設計用于提供中高范圍的扭矩輸出（具體數值范圍需參考數據表，例如可能在 500 Nm 到 5000 Nm 量級，視氣壓和彈簧配置而定），能夠驅動較大口徑的球閥、蝶閥、旋塞閥等。

3.      雙作用 / 彈簧復位可選： “F0714” 中的代碼通常隱含了作用方式。“71” 常代表 雙作用 (Double Acting, DA)，即需要氣源壓力驅動活塞向兩個方向運動（開閥和關閥）。而 “4” 則可能代表特定的彈簧配置或選項。用戶通?？梢愿鶕?jù)需求選擇標準的雙作用型 (DA) 或帶故障安全功能的單作用彈簧復位型 (Spring Return, SR)，后者在氣源故障時能自動將閥門驅動至預設的安全位置（開或關）。

4.      符合國際標準： 安裝接口嚴格遵循 ISO 5211 標準，確保了與市面上絕大多數符合該標準的閥門（如球閥、蝶閥）的便捷、可靠連接，互換性強。

5.      模塊化設計： 與 F 系列其他組件（如電磁閥、限位開關盒、定位器、手輪機構）兼容，便于功能擴展、維護和升級。

二、 核心功能與詳細參數解析 (以典型規格為例，具體以數據表為準)

以下是 F05-F0714 執行器（以雙作用 DA 配置為例）的關鍵功能參數詳解：

·         1. 扭矩輸出 (Torque Output):

o    核心指標： 這是執行器關鍵的參數，表示其驅動閥門的能力。

o    范圍： F05 規格通常在特定氣壓下（如 0.4 MPa / 4 bar / 58 psi 或 0.55 MPa / 5.5 bar / 80 psi）提供特定范圍的扭矩值（例如，起始扭矩可能在 1000 Nm 左右，大可達 4000+ Nm）。重要提示：實際可用扭矩取決于氣源壓力、彈簧配置（如果是SR型）以及執行器的具體行程。務必查閱 InterApp 提供的 F05-F0714 扭矩-壓力-轉角曲線圖以獲得精確數據。

·         2. 作用方式 (Action):

o    F0714 (典型解讀)： 通常配置為 雙作用 (Double Acting, DA)。需要兩個獨立的氣路信號分別驅動執行器開啟和關閉閥門。

o    可選配置： 該平臺通常也支持 單作用彈簧復位 (Spring Return, SR)。這時型號代碼會變化（如可能變?yōu)?F07S4，其中 “S” 代表彈簧復位），并提供故障安全模式（故障開 - F.O. 或 故障關 - F.C.）。彈簧的預緊力直接影響故障安全扭矩。

·         3. 工作壓力 (Operating Pressure):

o    標準范圍： 通常設計用于 0.4 MPa 至 0.7 MPa (4 bar 至 7 bar / 58 psi 至 102 psi) 的潔凈、干燥壓縮空氣或惰性氣體。佳性能點常在 0.55 MPa (5.5 bar / 80 psi)。

o    啟動壓力： 執行器能開始動作所需的壓力（通常顯著低于佳工作壓力）。

·         4. 工作溫度范圍 (Operating Temperature Range):

o    標準型： 通常適用于 -20°C 至 +80°C (-4°F 至 +176°F) 的環境溫度。

o    低溫型 (可選)： 通過特殊密封材料（如 Viton 低溫配方），可擴展至 -40°C 至 +80°C (-40°F 至 +176°F)。

o    高溫型 (可選)： 通過特殊密封和潤滑，可適應更高溫度（如 +120°C / +248°F 或更高，需確認）。

·         5. 轉角 (Rotation / Angle of Rotation):

o    標準配置： 通常提供 90° 的旋轉輸出（四分之一轉），這是驅動球閥、蝶閥等常用的角度。

o    可選角度： 部分型號或通過內部調整可提供其他角度（如多轉用于閘閥、截止閥，但這通常需要不同系列如 M 系列）。

·         6. 接口標準 (Mounting Interface):

o    輸出驅動： 嚴格符合 ISO 5211 標準。F05 尺寸對應特定的 ISO 5211 F 系列法蘭尺寸（例如 F10, F12, F14 等），并定義了安裝孔位、軸徑和鍵槽尺寸。

o    氣源接口： 標準配置通常為 G 1/4" 或 G 3/8" 內螺紋接口，用于連接氣路管件。

·         7. 材料 (Materials):

o    缸體 & 端蓋： 高強度壓鑄鋁合金 (AlSi12Cu)，表面硬質陽極氧化處理。

o    活塞： 鋁合金或特殊處理鋼。

o    活塞桿： 不銹鋼 (如 AISI 304, 316)。

o    導向軸承： 耐磨工程塑料或復合材料。

o    密封件： 標準配置通常為 丁腈橡膠 (NBR)，提供良好的通用性?？蛇x 氟橡膠 (FKM/Viton) 以耐高溫、耐化學品或耐低溫；或 三元乙丙橡膠 (EPDM) 以耐熱水、蒸汽和某些化學品。

·         8. 防護等級 (Ingress Protection - IP Rating):

o    標準： 通常達到 IP65，提供全面的防塵保護，并能防止來自任何方向的低壓水射流侵入。非常適合戶外和工業環境。

o    可選更高等級： 通過特殊端蓋密封或加裝防護罩，可能提升至 IP66/IP67。

·         9. 防爆認證 (Explosion Proof Certification):

o    符合 ATEX 指令 (2014/34/EU) 和/或 IECEx 標準，適用于潛在爆炸性環境（氣體/粉塵）。具體認證等級（如 II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135°C Db）需查看產品銘牌和認證文件。這是化工、石油天然氣等行業的要求。

·         10. 附件兼容性 (Accessory Compatibility):

o    電磁閥 (Solenoid Valves)： 可安裝符合 Namur 標準的電磁閥，用于氣路切換控制。

o    限位開關盒 (Limit Switches)： 用于機械式檢測閥門開/關到位信號，提供反饋。

o    定位器 (Positioners)： 用于接收控制信號（如 4-20mA），實現閥門的精確比例調節。

o    氣鎖閥 (Air Lock Valves)： 在彈簧復位執行器上，用于在失去氣源時鎖定閥門位置（需特殊配置）。

o    手輪機構 (Manual Override)： 提供在氣源故障或調試時手動操作閥門的能力。

三、 F05-F0714 的突出優勢

1.      可靠性： 堅固的結構設計、優質的材料選用和精密的制造工藝確保了在嚴苛工況下的長壽命和低故障率，大程度減少非計劃停機。

2.      強勁的驅動力： F05 尺寸提供的中高扭矩范圍，使其能夠勝任更大尺寸、更高壓差或存在摩擦力的關鍵閥門驅動任務。

3.      靈活的配置： 雙作用與彈簧復位的可選性，以及廣泛的附件支持，使其能夠適應各種控制邏輯和安全要求。

4.      廣泛的適用性： 符合 ISO 5211 標準、良好的耐溫性、IP65 防護和 ATEX/IECEx 防爆認證，使其幾乎能應用于所有工業領域的關鍵閥門。

5.      易于安裝維護： 模塊化設計簡化了安裝、調試和后期維護（如更換密封件、添加附件）的過程。

6.      全球認可的品質： InterApp 品牌代表著高品質和良好的售后服務網絡。

四、 典型應用場景

憑借其強大的性能和可靠性，InterApp F05-F0714 執行器廣泛應用于以下領域的關鍵閥門控制：

·         石油與天然氣： 井口控制、管道輸送 (SCADA 系統)、煉油廠、LNG 終端（球閥、旋塞閥的開關和緊急切斷）。

·         化工與石化： 反應釜進料/出料控制、工藝管線隔離與調節、罐區管理（需要耐腐蝕和防爆）。

·         電力行業： 鍋爐給水、蒸汽疏水、煙氣脫硫 (FGD)、水處理系統（蝶閥、球閥控制）。

·         水與污水處理： 大型泵站控制、配水網絡、污水處理關鍵工藝閥門（閘閥、蝶閥、刀閘閥的開關）。

·         船舶與海工： 壓載水系統、燃油系統、貨油系統、海水冷卻系統（需耐鹽霧腐蝕）。

·         制藥與食品： 符合衛生要求的工藝管線（需特定清潔和材料認證）。

·         一般工業： 壓縮空氣系統、工業爐控制、物料輸送等。

結論

InterApp 執行器型號 F05-F0714 代表了氣動執行器技術在中高扭矩應用領域的成熟與可靠。其精心設計的結構、精確的扭矩輸出、靈活的配置選項（尤其是雙作用/彈簧復位選擇）、符合國際標準的接口以及滿足嚴苛環境要求的防護和防爆等級，使其成為工業自動化控制系統中驅動關鍵閥門的理想動力核心。無論是要求苛刻的開關控制，還是需要故障安全功能的關鍵場合，F(xiàn)05-F0714 都能提供穩定、強勁且值得信賴的性能表現，是保障流程安全、高效和可靠運行的基石。在選擇時，務必參考 InterApp 新的詳細技術參數表和選型手冊，以精確匹配具體應用的扭矩、壓力、溫度、介質和安全要求。
