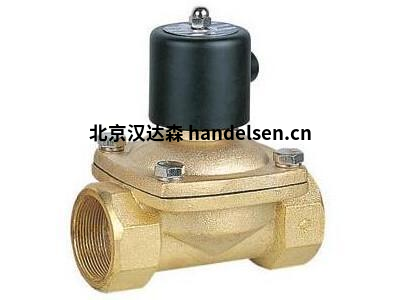

在工業自動化、過程控制以及各類流體動力系統中，電磁閥扮演著至關重要的“開關”角色。德國 Schimpf GmbH 公司憑借其深厚的技術積累和對品質的執著追求，成為該領域的。其型號 01-15·/30 N 6 電磁閥，作為其經典常開(Normally Open, NO)系列的代表作之一，以其可靠性、廣泛的適用性和精良的德國制造工藝，在全球范圍內贏得了工程師和維護人員的信賴。本文將深入剖析這款電磁閥的設計特點、技術參數、應用領域及其核心價值。

一、 型號解析與核心定位

型號 01-15·/30 N 6 清晰揭示了其關鍵特性：

·         01： 代表 Schimpf 的經典通用直動/先導式電磁閥系列，以其堅固耐用和高性價比著稱。

·         15·/30： 表示通徑規格。15 對應 DN 15 (G 1/2"內螺紋)，30 對應 DN 30 (G 1 1/4"內螺紋)。型號中的斜杠表示該型號覆蓋了這兩種常用通徑。

·         N： 代表閥門的初始狀態為“常開”(Normally Open)。在斷電狀態下，閥門通路打開，介質可以自由流動；通電時，閥門關閉，切斷介質流動。

·         6： 通常代表標準線圈電壓為 230V AC, 50Hz。這是歐洲及許多工業地區的常用電壓。Schimpf 也提供其他電壓版本（如 24V DC, 110V AC, 120V AC, 400V AC 等），通常以不同的后綴數字或字母表示。

二、 核心設計特點與工作原理

Schimpf 01-15·/30 N 6 電磁閥采用先導式 (Pilot-Operated) 工作原理，結合了直動式響應快和先導式驅動力大的優勢，特別適合中大口徑、中低壓力的應用場景。

1. 常開設計 (NO)：

o    斷電狀態： 先導孔在彈簧力作用下保持關閉。主閥膜片/活塞上腔通過設計通道與出口壓力相通（壓力平衡），此時入口壓力作用于膜片/活塞下表面，克服上腔壓力和彈簧力，將主閥芯頂起，閥門保持開啟，介質流通。

o    通電狀態： 線圈得電產生磁力，吸合先導閥芯（通常是較小的鐵芯），打開先導孔。主閥膜片/活塞上腔的壓力通過先導孔迅速泄放至出口端。此時，入口壓力作用于膜片/活塞下表面的面積遠大于上表面，形成強大的凈壓力差（通常需要一定的入口壓力，如小 0.2 bar），推動膜片/活塞向下運動，壓縮彈簧，關閉主閥口，切斷介質流動。

2. 結構亮點：

o    堅固閥體： 通常采用高品質黃銅（DN15/DN30常用）或鑄鐵制成，具有良好的機械強度、耐腐蝕性（尤其適用于水、空氣、中性氣體/液體）和壓力承受能力。

o    高效密封： 主閥密封通常采用彈性優異的橡膠（如 NBR 丁腈橡膠）隔膜或密封圈（型號中的材質通常為標準NBR，適用于大部分工業流體）。這種設計密封性好，對雜質有一定容忍度，且啟閉所需的操作力相對較小。

o    精密先導系統： 小型化的直動式先導閥確保快速響應和低功耗。先導孔和閥芯的精密加工保證了可靠的動作和長壽命。

o    模塊化線圈： 線圈采用耐熱等級高的絕緣材料（通常為 H 級 180°C）繞制，具有優異的電氣性能和散熱性。線圈外殼通常為熱塑性塑料或金屬，防護等級一般為 IP65，能有效防塵和防水噴射。可插拔式線圈設計極大地方便了安裝、維護和線圈更換。

o    手動操作裝置： 多數型號在頂部配備手動操作按鈕或旋鈕（強制操作器），允許在斷電、調試或緊急情況下手動開關閥門。

三、 關鍵性能參數與技術規格（典型值）

以下參數基于標準配置（NBR 密封，230V AC 50Hz 線圈），實際應用需以技術文檔為準：

四、 核心優勢與價值

1. 高可靠性與長壽命： 德國精工制造，選用優質材料（如黃銅閥體、H級線圈絕緣），嚴格的品控流程，確保在嚴苛工業環境中穩定運行，平均時間(MTBF)長。

2. 優異的密封性能： 優化的隔膜/密封結構和彈性體材料選擇，即使在較低壓差下也能實現可靠關閉（得益于先導式設計），有效防止內漏和外漏。

3. 低功耗與節能： 先導式設計使得驅動主閥所需的電磁力大大減小，線圈功率通常較低（約20VA），節能且發熱量小。

4. 快速響應： 精密的先導閥設計確保了主閥的快速開啟和關閉動作，滿足大多數工業過程控制對響應速度的要求。

5. 廣泛的介質兼容性： 標準NBR密封兼容水、壓縮空氣、中性氣體（如N2）、熱水（<90°C）、油（如液壓油、潤滑油）等常見工業介質。通過更換密封材料（如EPDM耐熱水/蒸汽，F(xiàn)KM耐高溫/化學品），可適應更多特殊介質。

6. 維護簡便：

o    模塊化設計： 線圈可獨立快速插拔更換，無需拆卸閥體或管路。

o    手動操作： 集成的手動開關便于調試、故障診斷和緊急操作。

o    備件通用性： 同系列閥門的許多部件（如線圈、密封件）具有通用性，降低備件庫存成本。

7. 安裝靈活： 符合標準的內螺紋接口（G1/2", G1 1/4")，安裝方向通常不受限制（需注意介質流向標識），滿足大多數管路布局需求。緊湊的設計節省空間。

五、 典型應用場景

得益于其可靠性、通用性和性能，Schimpf 01-15·/30 N 6 NO 電磁閥廣泛應用于：

1. 工業自動化：

o    控制氣動執行元件（氣缸、氣動馬達）的供排氣。

o    設備冷卻水路的通斷控制。

o    潤滑系統的定時定量供油。

o    物料輸送（粉末、顆粒）的氣路控制。

2. HVAC 暖通空調：

o    鍋爐補水控制。

o    采暖/制冷循環水路的通斷。

o    加濕器供水控制。

o    冷卻塔補水。

3. 水處理：

o    過濾器、軟化器的自動沖洗控制。

o    反滲透(RO)系統的進水/濃水排放控制。

o    加藥泵的啟停聯動。

o    儲水箱的自動補水/排水。

4. 灌溉系統： 大型溫室、農田灌溉區域閥的遠程電控。

5. 壓縮空氣系統： 分支管路的通斷控制，儲氣罐排水閥控制。

6. 一般工業流體控制： 非腐蝕性、非高粘度液體（如油、乳化液）在儲罐、管道中的通斷。

六、 選型、安裝與維護要點

1. 選型關鍵考量：

o    介質： 明確介質類型（水、氣、油等）、溫度、清潔度（是否有雜質？是否需要過濾器？）。

o    壓力： 確定工作壓力范圍，尤其要確認小工作壓差是否滿足閥門要求（≥0.2 bar）。避免在接近真空或壓差極小的工況下使用先導式 NO 閥。

o    流量： 根據所需流量和系統壓差，利用 Kv 值計算閥門通徑是否足夠（DN15/DN30）。

o    電壓： 選擇正確的線圈電壓 (230V AC 50Hz 或其他)。

o    環境： 溫度、濕度、是否有爆炸風險（需選防爆型）、防護等級（IP65通常足夠）。

o    功能： 確認需要常開(NO)型。

o    密封材質： 標準NBR是否滿足？是否需要耐高溫、耐化學品（如EPDM, FKM）？

2. 安裝注意事項：

o    流向： 嚴格遵循閥體上標注的介質流向箭頭安裝！ 反向安裝可能導致閥門無法關閉或功能異常。

o    位置： 建議線圈豎直向上安裝（有利于散熱和雜質沉淀）。避免劇烈振動。

o    管道清潔： 安裝前沖洗管道，去除焊渣、鐵屑等雜質，強烈建議在閥前安裝過濾器（如100μm），這對閥門壽命至關重要。

o    接線： 確保電源電壓與線圈標識一致，接線牢固，符合電氣規范?？紤]使用浪涌保護器。

3. 維護建議：

o    定期檢查： 檢查閥門動作是否正常，有無泄漏（內漏或外漏），線圈溫度是否異常。

o    保持清潔： 保持閥門及周圍環境清潔，尤其是線圈散熱部位。

o    過濾器維護： 定期清洗或更換閥前過濾器濾芯。

o    備件： 建議儲備易損件（如線圈、密封維修包），特別是關鍵應用場合。

七、 常見問題與解決思路 (Q&A)

·         Q：閥門通電后無法關閉（介質仍在流通）？

o    A1： 檢查入口與出口壓差是否低于小工作壓差（0.2 bar）？ 這是先導式NO閥常見的問題。提高入口壓力或降低出口壓力。

o    A2： 檢查閥前過濾器是否堵塞導致入口壓力不足？

o    A3： 閥芯或密封面是否有雜質卡?。繃L試手動操作或拆洗。

o    A4： 線圈是否損壞或未得電？檢查電源、接線、測量線圈電阻。

o    A5： 先導孔是否堵塞？需要拆解清理（需專業技術）。

·         Q：閥門斷電后無法打開？

o    A1： 閥芯或活動部件是否有雜質卡死？嘗試手動操作或拆洗。

o    A2： 彈簧是否失效或損壞？

o    A3： 密封件是否老化粘連？

·         Q：閥門有泄漏？

o    A1 (內漏)： 斷電后閥門未打開？檢查壓差是否過低？密封面是否有雜質或磨損？密封件是否老化？

o    A2 (外漏)： 檢查閥體連接螺紋處、線圈與閥體結合面、手動操作器處。緊固螺絲或更換相應密封件。

·         Q：線圈發熱嚴重或有噪音？

o    A1： 電壓是否過高或過低？

o    A2： 線圈是否部分短路或老化？

o    A3： 活動部件（如先導閥芯）是否卡澀導致吸合不到位？需要檢查清潔。

八、 總結

Schimpf 電磁閥型號 01-15·/30 N 6 是工業流體控制領域的一款經典常開型解決方案。它融合了德國制造的可靠品質、先導式設計的性能優勢（驅動力大、功耗低）、模塊化的便利維護以及廣泛的介質和工況適應性。無論是控制壓縮空氣驅動生產線，管理HVAC系統中的水流，還是保障水處理設備的自動化運行，DN15和DN30這兩個常用通徑規格都能滿足大部分中低壓、中低流量應用場景的核心需求。

選擇 01-15·/30 N 6，意味著選擇了一種經過時間驗證的穩定、高效和易于維護的流體控制方式。 它不僅是實現自動化流程的一個關鍵執行元件，更是保障系統長期穩定運行、降低維護成本的可靠基石。在選型時，務必仔細核對工作壓差、介質兼容性等關鍵參數，并配合適當?shù)陌惭b維護措施，即可大限度地發揮其性能，為您的工業系統提供持久可靠的動力。
