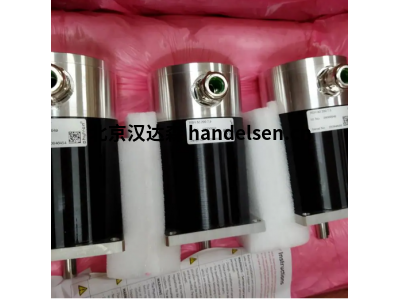

phytron步進電機ZSH 88系列保持扭矩 0.45 Nm 至 17 Nm

phytron步進電機ZSH 88系列提供技術服務

技術細節

用于單極和雙極控制的兩相混合式步進電機

保持扭矩 0.45 Nm 至 17 Nm

規格 ZSH 57 至 107

步數 200，步距角 1.8°

防護等級至少為 IP54，可根據要求提供 IP68

允許表面溫度 –30 °C 至 +80 °C（短暫高達 +100 °C）

帶集成增量編碼器的 ZSH 步進電機

在沒故障運行中，步進電機與輸入的控制脈沖同步運行，即電機的步進頻率（= 轉子運動）與控制頻率（= 電機中的圓周定子磁場）同步。

在電機上受到特定負載的情況下（例如，由于轉子軸上的靜態負載或由于電機的加速度），

電機的步進頻率可能會在一定的最大范圍內短時間內偏離控制頻率。這會導致負載角度發生變化（轉子的實際位置與其目標位置的偏差）。

對于沒有歸位運行的應用，需要監控定位，因此建議使用帶有集成增量編碼器的電機。

帶集成增量編碼器 E50 的 ZSH 步進電機

編碼器 E50 檢測電機的步進頻率。結合 MCC 或 phyMOTION® 系列的 Phytron 控制器，可以檢測和監控步進電機的負載角度。

如果超過最大允許負載角度（例如，當電機運行時），控制單元將產生錯誤信號。

帶集成增量編碼器 H200 和 H500 的 ZSH 步進電機

H200 和 H500 的特點是分辨率高;H200 為 2x200 脈沖/轉，H500 為 2x500 脈沖/轉。

作為一款極其堅固的編碼器，它還滿足機械和氣候環境條件（振動、沖擊、抗沖擊性、溫度和濕度）的高要求。

行星齒輪箱 PLE

- 低背隙/高效率

- 輸出軸軸承：滾珠軸承

- 終身潤滑

- 推薦溫度范圍：-25至+90°C

- 安裝位置：任何

- 防護等級IP 54

- 根據要求提供傾斜設計

可選項

- 第 2 軸端 （IP 41）

- 自由線端 （IP 41）

- 各種軸和法蘭設計（毫米或英寸）

- 電機制動器

- 增量編碼器

- 低背隙行星齒輪箱

ZSH 87/3.200.10.H200.PLE.12:1.IP68.4s訂購信息

類型 ZSH

尺寸  57 / 87 / 88 / 107

長度 1 / 2 / 3 / 4

步數 200

額定電流  取決于尺寸和長度

選項

軸直徑/法蘭直徑（未指明 = 標準型）

2.軸端（E）

自由線端（FD）

發動機制動器（B）

編碼器 E50 / H200 / H500

增量編碼器和電機制動器  E50-B / H200-B / H500-B

齒輪箱 PLE

減速比 12:1（見技術資料）

防護等級 標準 IP 54（可選 IP 68）

繞組接線

無信息：標準接線 4 線并聯

4s：4 線，繞組系列

5： 5 線

8：8線

ZSH 88系列型號

ZSH 88/1.200.2

ZSH 88/1.200.4

ZSH 88/1.200.8

ZSH 88/2.200.2

ZSH 88/2.200.4

ZSH 88/2.200.8

ZSS 88/3.200.4

ZSS 88/3.200.8

ZSS 88/3.200.12
