miniBOOSTER增壓器 HC1W

MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡行銷世界各地?，F(xiàn)在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可

基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。



　　在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。

　　當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。

　　一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。

　　壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會增大，從而允許高壓側 H 的流體流回油箱。

　　MiniBOOSTER 產品分類

　　1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）

　　A系列HC1W 型號：HC1W1.2A 1

　　2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）

　　3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）

　　4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列

　　6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列



HC1W版本：9種不同的增壓系數

P in：20 - 207 bar（入口壓力）

P RETURN：盡可能低（回油箱壓力）

P H：最大800 bar（出口壓力）

P OUTLET：PH =（PIN - PRETURN）×I（強化）

安裝：內聯管

A型=沒有放泄閥

B型=帶放空閥

G模型=直接按比例控制

材料證書3.1的要求。

描述

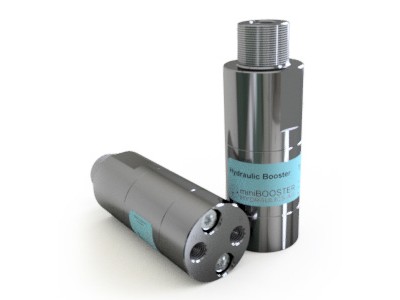

HC1W是最緊湊的miniBOOSTER 316L不銹鋼，重量只有0.7公斤。 它非常適合用于需要將設備安裝在工具，電源組件或其他設備上的應用。



HC1W將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

增壓系數  i	最大出口流量  l/min	最大入口流量  l/min
1.2	0.5	8.0
1.5	0.5	8.0
2.0	0.5	8.0
2.8	0.5	8.0
3.3	0.5	8.0
4.0	0.4	8.0
4.8	0.4	8.0
6.2	0.3	8.0
7.5	0.3	8.0

功能

基本操作在功能圖中進行了說明。 油通過方向閥CV進入IN端口，通過止回閥KV1，KV2和DV自由流動到高壓側H.在這種情況下，通過增壓器的最大流量實現了快速前進功能。



當在高壓側H達到泵壓時，閥KV1，KV2和DV將關閉。 最終壓力將由擺動泵單元OP實現。 當達到高壓側H的最終壓力時，裝置將自動失速。 如果由于消耗或泄漏導致高壓側壓力降，則OP閥將自動運行以保持最終壓力。

功能圖

連接方式

連接	IN / R	H
1	1/8" BSPP	1/4" BSPP

最大緊固扭矩 BSPP

	IN / R	H
	1/8" BSPP	1/4" BSPP
不銹鋼墊圈	2.0 da/Nm	4.0 da/Nm
帶切邊	2.0 da/Nm	4.0 da/Nm

最大緊固扭矩 UNF

	IN / R	H
	3/8-24" UNF	9/16-18" UNF
O型全	1.5 da/Nm	3.5 da/Nm

流體和材料

請參閱：一般規格
