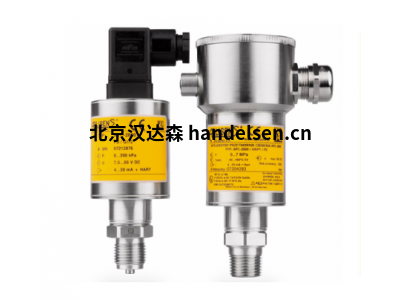

波蘭Aplisen APCE-2000PD/APCE-2000PZ智能壓力變送器

APCE-2000PD

智能壓力變送器



描述

4…20 mA輸出信號+ HART協議

ATEX本質安全

精確度0.1%

量程比100:1

鍍金隔膜(Au)



通信和配置

與變送器進行數據交換的通信標準使用戶能夠:

變送器是 Hart 協議。

與變送器的通信通過以下方式進行:

– KAP-03、KAP-03Ex 通訊器

– 一些其他 Hart 型通信器，(*)

– 使用 HART/USB 轉換器和 Raport 2 組態軟件的 PC。

? 識別發射器

? 配置輸出參數:

- 測量單位以及測量范圍的起點和終點的值

- 阻尼時間常數

- 轉換特性(反轉，用戶的非線性特性)

? 讀取當前測量的輸出電流壓力值和百分比輸出控制水平

? 用設定值強制輸出電流

? 根據模型壓力校準變送器



裝置

變送器不重，可以直接安裝在裝置上，不需要額外的安裝支架。當測量蒸汽或其他熱介質的壓力時，應該使用虹吸管或脈沖管。位于變送器上游的針形閥簡化了安裝過程，并且能夠進行零點調整或更換變送器。當測量液位和壓力需要特殊的過程連接時 (例如在食品和化工行業)，變送器配有 Aplisens 隔膜密封件。目錄的其他部分詳細描述了安裝附件和各種隔膜密封件。變送器的電氣連接應使用絞合電纜。應在安裝手操器之前指定手操器的位置。
