Conatex 熱電偶在化工廠領域應用

在生產各種物質時，操作員面臨著大量的系統和環境條件。對于它們的監控和過程控制，經常使用所謂的特殊傳感器。這就是CONATEX以其步驟元素等而聞名的地方。



Conatex 符合DIN EN 60584-1的T 1線和熱電偶DIN 43710 DIN EN 50113

此列表包括帶絕緣層或不帶絕緣層的線和熱電偶。

l根據DIN EN 60584-1的熱電偶組合

Cu-CuNi，T型

NiCr-CuNi，E型

Fe-CuNi，J型

NiCr-Ni，K型

NiCrSi-NiSi，N型

Pt10Rh-Pt，S型

Pt13Rh-Pt，R型

Pt30Rh-Pt6Rh，B型

l根據DIN 437101的熱電偶組合）

Cu-CuNi，U型

Fe-CuNi，L型

l適用于高溫范圍的熱電偶組合

 W5Re-W26Re，類型C

W3Re-W25Re，類型D

l符合國際標準的熱電偶組合

 例如ANSI MC 96.1

和特殊合金

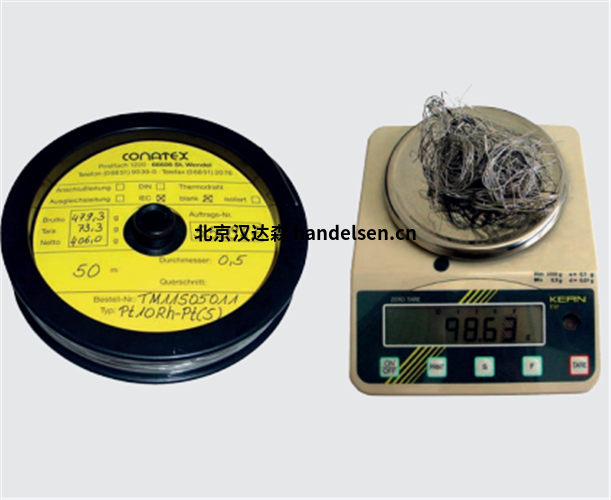

T1 / 1線，非絕緣

l購買舊鉑金或重新加工成新材料

1）自1994年起撤消DIN 43710，不再用于新系統。

CONATEX 溫度測量技術

第1/8頁.conatex.de

1號

線和

之后的熱電偶

DIN EN 60584-1

DIN 43710

DIN EN 50113

T1線和熱電偶

l T1 / 2絕緣線

線類型：J，L，T，U，K，N，E

導線Ø：0.2 / 0.5 / 0.8 / 1.0 / 1.38毫米

版本：?jiǎn)螌?dǎo)體或雙導體

隔離：PVC max。 + 105度

 硅膠最大+ 200°攝氏度

 鐵氟龍最大+ 260°C

 玻璃纖維最大+ 400°C

特殊玻璃纖維最大+ 600°C

 石英纖維最大+ 1000°C

陶瓷纖維最大+ 1200度

l T1 / 3熱電偶，帶絕緣層或不帶絕緣層

熱電偶類型：J，L，T，U，K，N，E，S，R，B

線直徑：0.35 / 0.5 / 1.0 / 1.38 / 1.5 / 2.0 / 2.5 / 3.0 mm

版本：A，B，C，Cl，D表格

l熱電偶基本值系列

l熱電偶的極限偏差等級（公差）

l使用溫度

CONATEX

T1 / 1非絕緣T型線，根據DIN EN 60584-1和DIN 43710

公差可根據要求縮小；例如½DIN 43710或1級

或2類DIN EN 60584-2。列出的單線和線對分別列出或一起列出

以線圈形式提供。

L1）型和U1）型熱電偶是1985年12月版的DIN 437101）的一部分。這兩個熱電偶的基本值不同于DIN EN 60584-1的J型和T型熱電偶。

根據DIN 43710或DIN EN 60584進行顏色編碼
