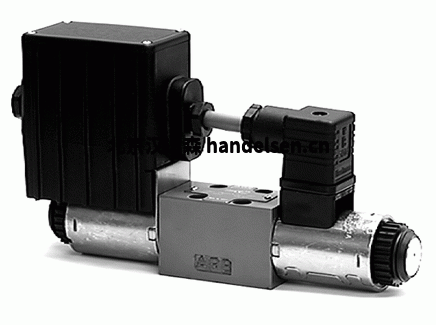

　　模塊化閥門系統RPEK1-03/B是一個靈活的系統，在移動和固定機械中具有廣泛的應用。RPEK1-03 節式定向閥尺寸為 03，每節最大流量為 20 l/min，是總成的基本部件。由于大量的水平和垂直部分，結合螺絲釘閥，可以創建許多開放中心電路的示意圖。

　　客戶在開發液壓系統、實施各種系統修改或重復設計更改時，欣賞模塊化設計提供的靈活性。由于易于修改和擴展，客戶節省開發時間和財務支出，包括人工成本。

　　總多重總成由四個子部分組成：

　　入口部分將整個多管組件與液壓系統的壓力和油箱線連接起來。使用 7/8-14 UNF (B2、C-10-2) 閥門可以實現減壓或卸載電路。入口板可安裝在裝配中心，帶閥門的模塊歧管可連接到兩側。通過這種方式，可以連接多達 16 個部分。模塊化入口歧管可用于高達 250 條的運行壓力，總流量為 60 l/分鐘。 BSPP 和 SAE 工業標準線程可用于連接電路。

　　水平夾心板，具有 3/4-16 號螺桿閥(A2、C-08-2)的空腔，可在 A 端口和 B 端口中具有廣泛的控制功能，從而產生連接的執行器?？墒褂靡韵麻y門：

　　檢查閥門和飛行員操作的檢查閥

　　流量控制閥和流量調節器

　　壓力控制閥

　　用于負載運動控制的過中心閥

　　任何其他電磁閥操作的閥門，用于定向控制流

　　垂直夾層板：在這里，我們提供帶旁路檢查閥的油門閥、飛行員操作的檢查閥以及一些帶水平和垂直端口的蓋板，將執行器連接到各個部分。

　　上述基本節向控制閥、端板和端板閥完成模塊化RPEK1-03組件。

　　這些產品通常用于

　　固定和移動系統中的氣缸功能

　　移動和固定機械中的打開中心輔助功能(蟹轉向和刀片控制)

　　優勢與優勢

　　節約成本和空間的概念

　　無需內聯車身

　　可單獨使用或與 SMA 05 電源組組合使用

　　水平和垂直板，標準螺桿閥的空腔

　　可用連接器： DIN、 放大器、 德國-DT04-2P
